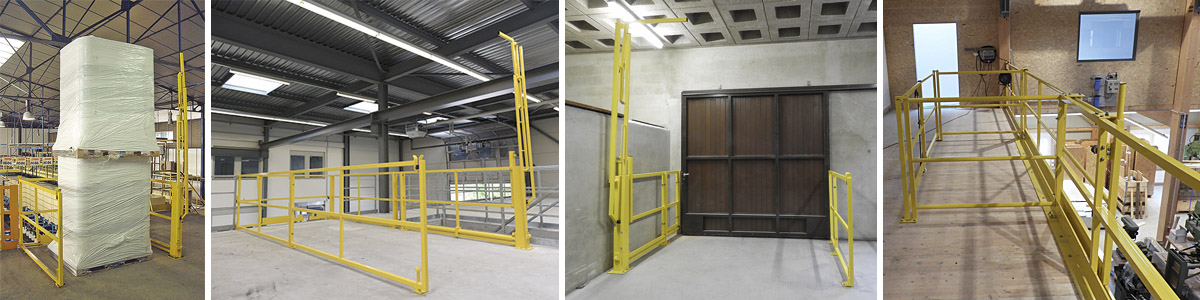

Warenübergabeschleuse Klappgeländer

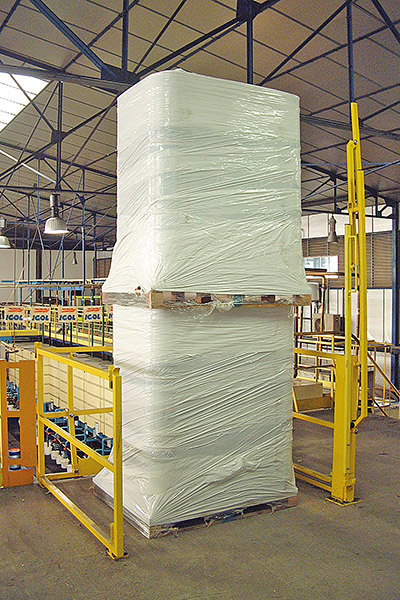

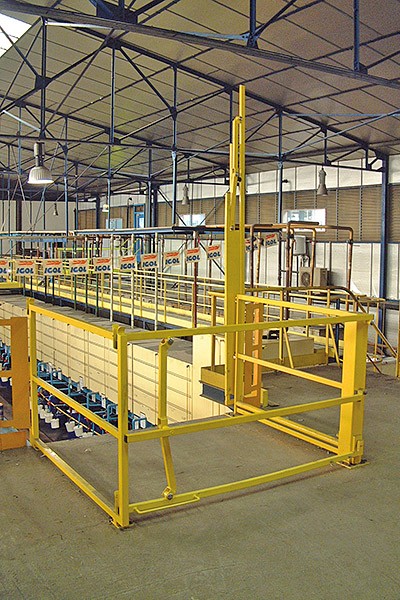

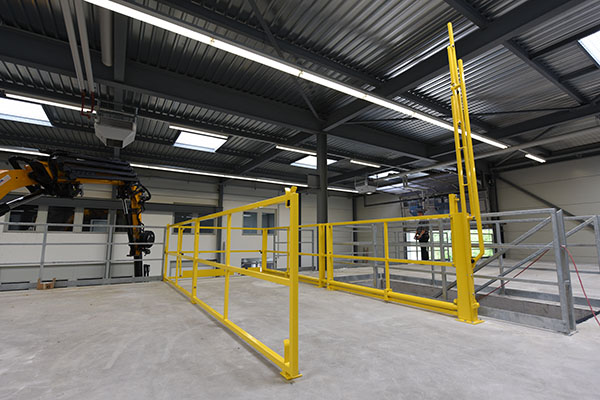

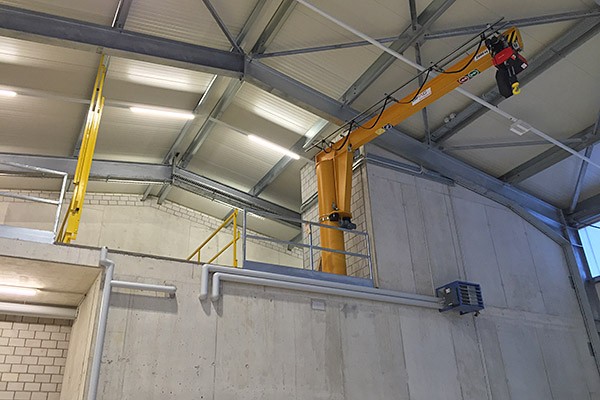

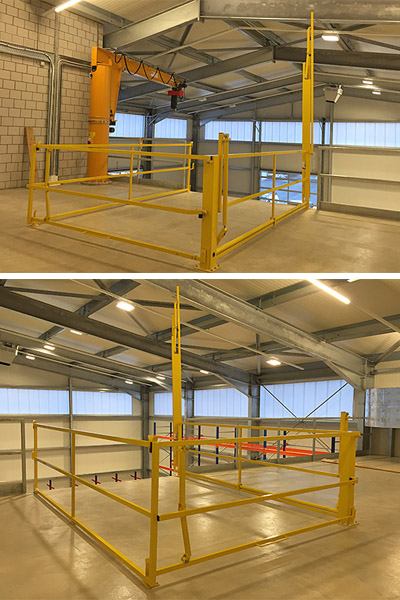

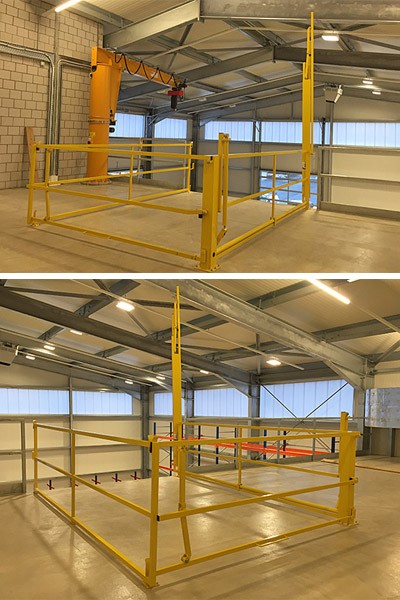

Warenübergabe-Klappgeländer Typ L1

Klappgeländer-System mit rückwärtiger Paletten-Entnahme (Schrankenschleuse oder auch Scherengeländer-Schleusensystem genannt)

Zur Absicherung von Laderampen beim Warentransport per Kran, Elektrohubzug, Stapler oder Regalbediengeräte. Geeignet für unbegrenzte Lastenhöhe.
Barrieren öffnen sich synchron (Anwendungsbeispiel: gerade Ausführung) Palettenhöhe nicht eingeschränkt. Mindest Raumhöhe: Gesamtbreite + 960 mm = erforderliche Raumhöhe.
Wahlweise kann das Getriebe rechts oder links gewählt werden. Muss bei der Bestellung klar definiert sein. Die Referenzbildlegende zeigt die Ausführung rechts.

Weitere Ausführungen: L-förmige Anordnung zur Warenentnahme rechts oder links – siehe unten bei LA1D und LA1G

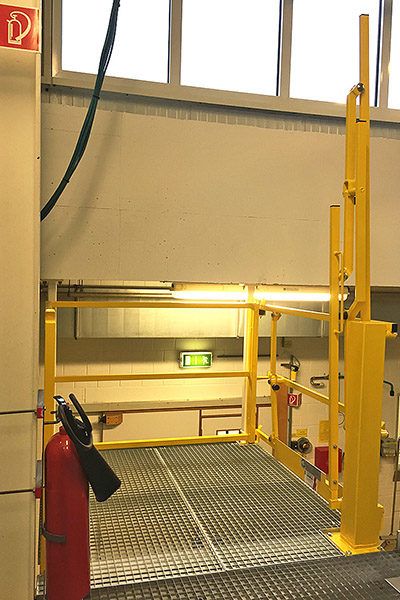

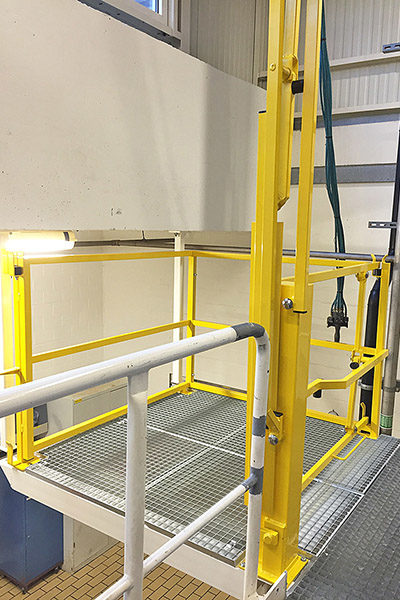

Warenübergabe-Klappgeländer Typ LA1D und Typ LA1G

Montiert auf eine Bühnenverlängerung, in Produktionsräume, wo sehr wenig Platz zur Verfügung steht. Grösstmögliche Absturzsicherung bietet die Klappschranke der Serie Typ LA1.
Bei dieser Baureihe LA1 definiert der Warenfluss die Getriebeposition links oder rechts. Die Baubreite im Standard beginnt bei 1600mm bis 2500mm.
Sonderkonstruktionen wie z.B. ungleiche Seiten müssen von Fall zu Fall geprüft werden.

Referenzbildlegende zeigt die LA1D und LA1G mit Baugrösse 1600mm.

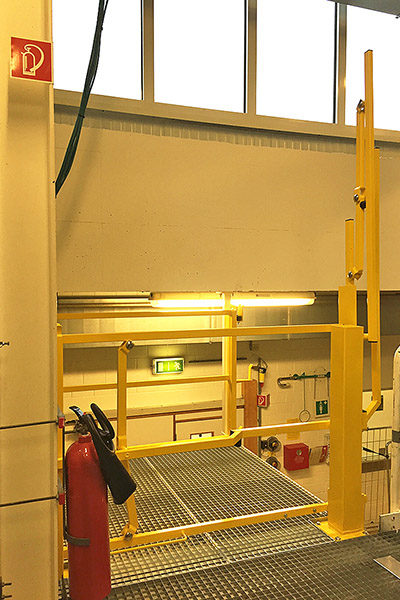

Typ LA1D: Über 90 Grad öffnend, Ausführung rechts

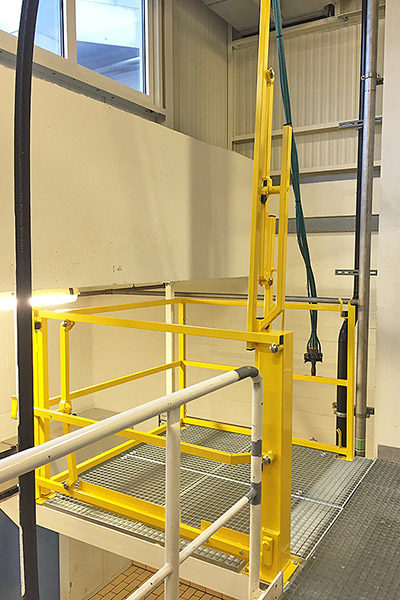

Typ LA1G: Über 90 Grad öffnend, Ausführung links

Video-Clips von Warenübergabeschleusen Typ L1D, Typ LA1D, Typ LA1G, LL1-B2, LA3DS und LT2

Video Klappgeländer-Schleusensystem Typ L1D mit Sonderbreite und Sondertiefe

Geeignet für die Warenübergabe sehr hohen Güter mit Stapler oder Kran. Kann auch als Durchfahrt mit Kran genutzt werden, wenn das Klappgeländer zur Bühnenseite aufgefaltet wird, dadurch schliesst sich das Klappgeländer zur Bühnenkante. Anordnung Getriebesäule rechts (Auf Wunsch kann die
Getriebesäule links angeordnet werden. Die Anordnung der Getriebesäule wird je nach Gebäudesituation bestimmt oder auf Wunsch des Nutzers.

Video Warenübergabeschleuse Typ LA1D

Über 90 Grad öffnend, Ausführung rechts
Anwendungsbeispiel auf einer Bühnenverlängerung mit Gitterrost.

Video Warenübergabeschleuse Typ LA1G

Über 90 Grad öffnend, Ausführung links
Anwendungsbeispiel auf einer Bühnenverlängerung mit Gitterrost.

Video Warenübergabeschleuse Typ L2-BCR

Anwendung mit Hallenkran und hohen und breiten Gebinde-Einheiten.
Barriere komplett zusammenfaltend.

Video Warenübergabe Sicherheitsschleuse Typ LL1-B2

Warenübergabeschleuse

Video Warenübergabeschleuse Typ LA3DS

Warenübergabeschleuse

Video Warenuebergabeschleuse LT2

Warenübergabeschleuse

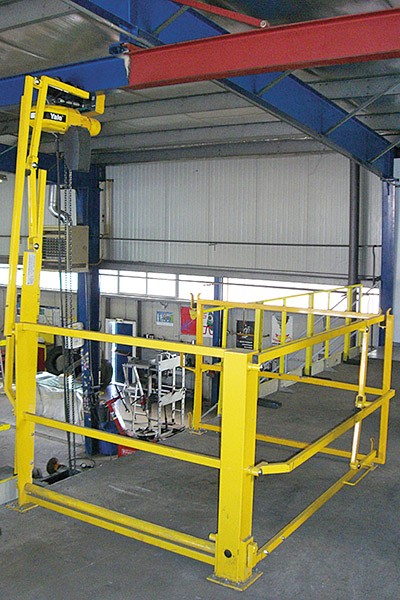

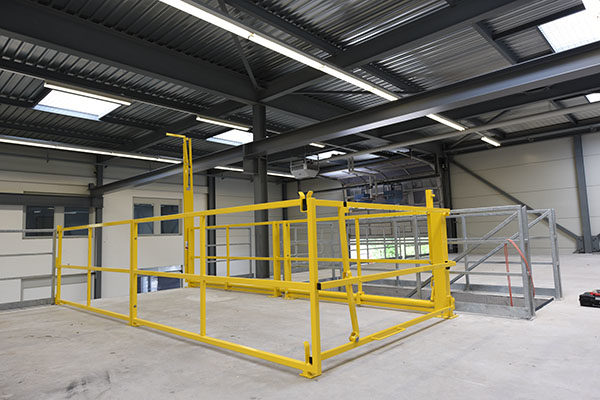

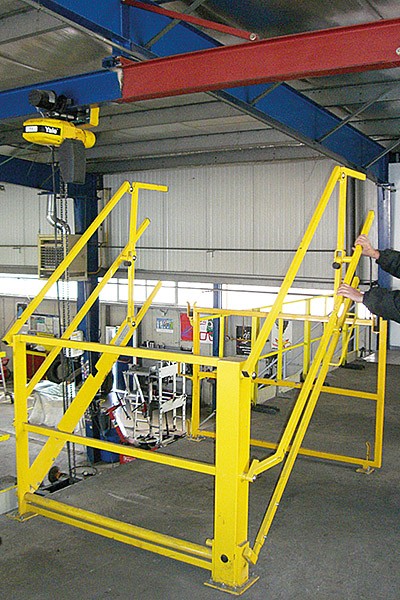

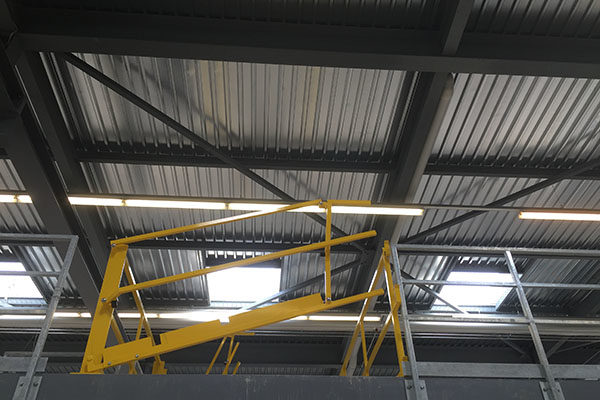

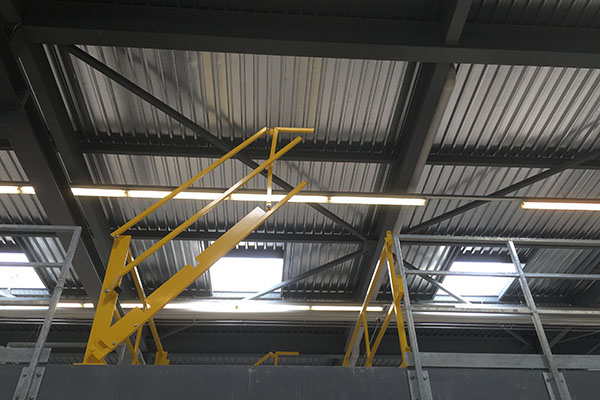

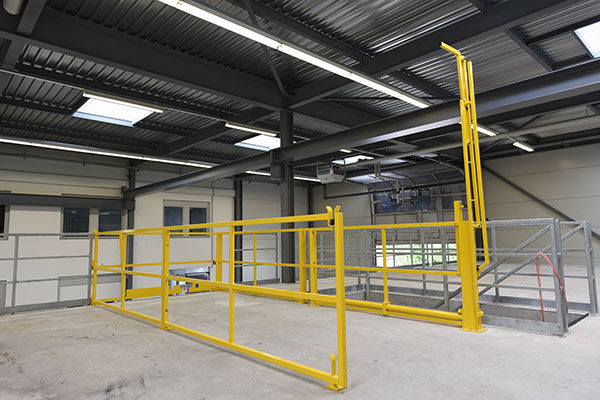

Warenübergabe-Klappgeländer Typ L2

Klappgeländer-System mit rückwärtiger Paletten-Entnahme (Schrankenschleuse oder auch Scherengeländer-Schleusensystem genannt)

Arbeiten mit Kran: Eingeschränkte nutzbare Höhe durch Kranbahn.

Die L2 hat am Ende des Geländers ein weiteres klappbares Gelenk um den Schwenkradius zu verkleinern. Die Position des zusätzlichen Gelenkes ist etwa waagrecht im geöffneten Zustand. Die maximale Schleusenbreite und die zur Verfügung stehende lichte Raumhöhe ist von Fall zu Fall zu prüfen. Abbildung zeigt die Ausführung L2G, Getriebesäule links angeordnet.

Weitere Ausführung der Sonderbaureihe: Typ L2BCR mit komplett zusammenfaltbarem Geländer

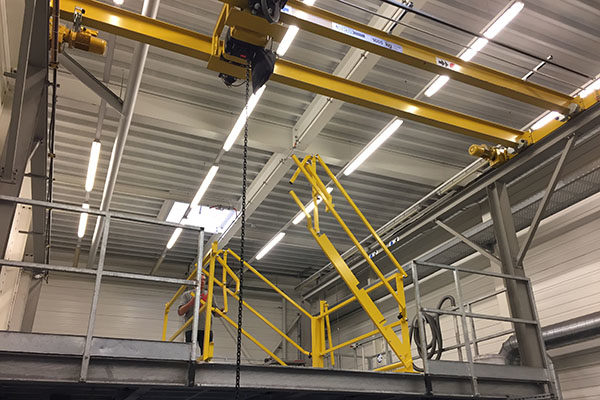

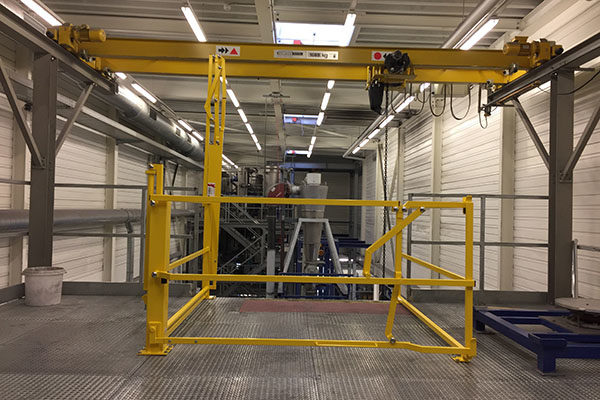

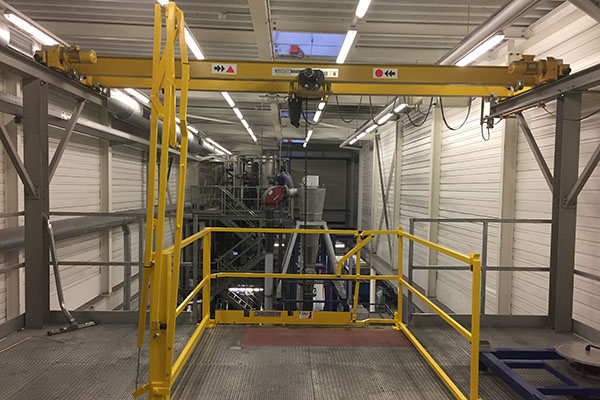

Warenübergabe-Klappgeländer Typ L2BCR

Sicherheitsschleuse Klappgeländer-System mit rückwärtiger Paletten-Entnahme (Schrankenschleuse oder auch Scherengeländer-Schleusensystem genannt), die kompakte Warenübergabestelle!

Arbeiten mit Kran: Eingeschränkte nutzbare Höhe durch Kranbahn. Maximal zulässige Baubreite der Klappschranken: 3000mm

Die L2BCR faltet sämtliche Geländerelemente komplett zusammen. Nebst dem kompakten und kleineren Schwenkradius kann hinderungsfrei den Schleusenraum betreten werden. Die maximale Schleusenbreite und die zur Verfügung stehende lichte Raumhöhe ist von Fall zu Fall zu prüfen. Abbildung zeigt die Ausführung L2GBCR, Getriebesäule links angeordnet.

Weitere Ausführung der Sonderbaureihe: Typ L2, teilweise komplett zusammenfaltbarem Geländer

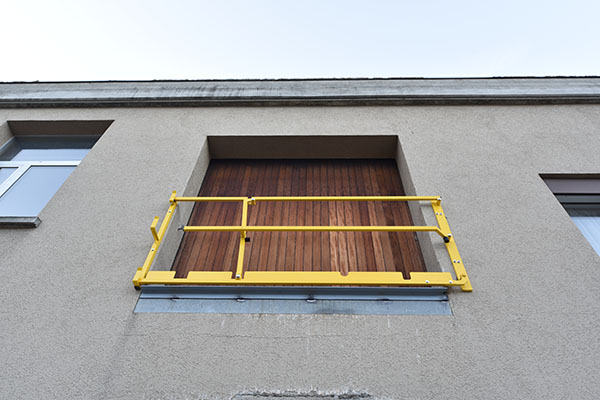

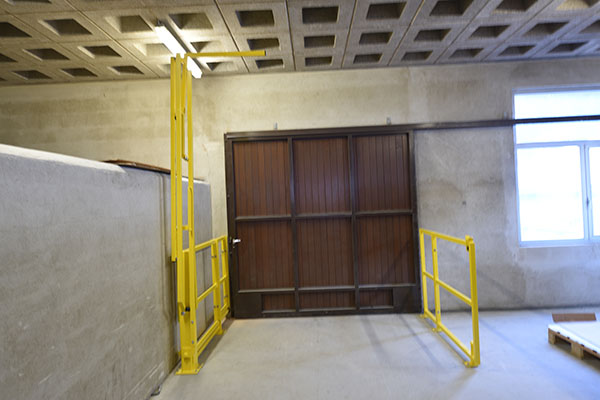

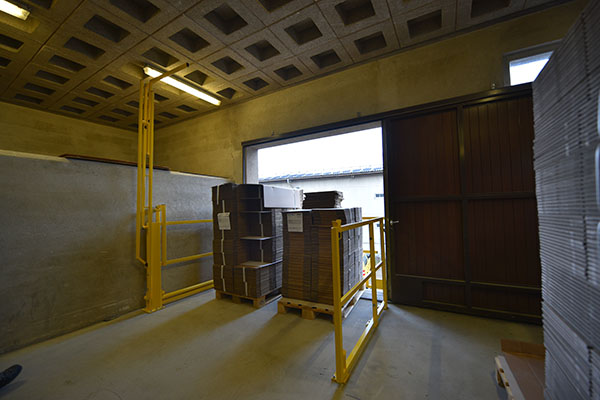

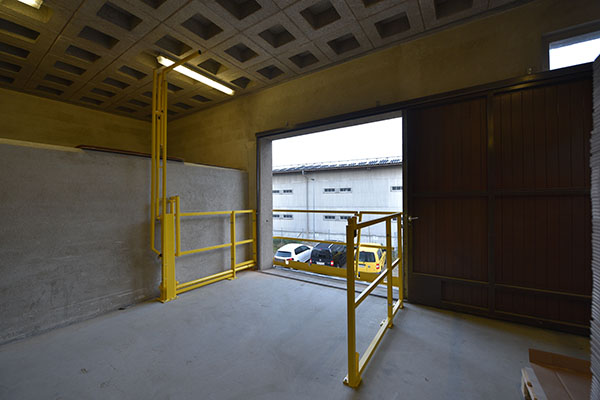

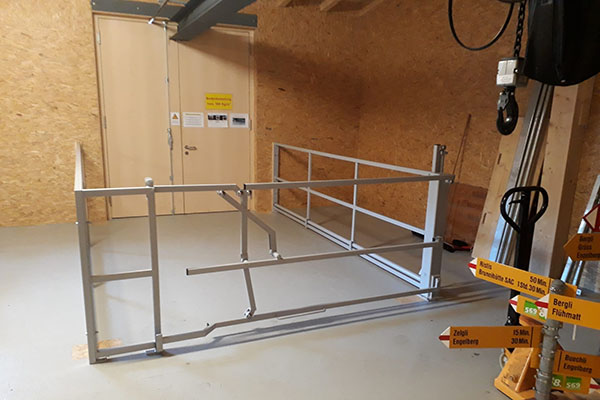

Warenübergabe-Klappgeländer Typ LT (durch die Wand) Working SAFE !

Sicherheitsschleuse Klappgeländer-System Typ LT bei Fassadentüren, mit rückwärtiger Paletten-Entnahme (Schrankenschleuse oder auch Scherengeländer-Schleusensystem genannt). Die kompakte Warenübergabestelle der Serie LT bei Fassadentüre nach innen öffnend.

Ob Arbeiten mit Kran: Eingeschränkte nutzbare Höhe durch Kranbahn. Maximal zulässige Baubreite der Klappschranken: ca. 3000mm
oder Arbeiten mit Stapler an der Gebäudefassade.

Die Serie LT in der Ausführung 1, 2 oder 2BCR kommt dann zur Anwendung, wenn die Fassadentüren als Flügeltüren oder Schiebetüren geplant oder vorhanden sind. Wenn die Türen als Flügeltüren vorgesehen sind, wird ein Schleusenraum um den Schwenkradius der Türen gebaut, damit die Funktion der Türen uneingeschränkt bleibt. Die Klappschranke Typ LT besteht aus Absicherung der Absturzkante an der Fassade montiert und der Bedienseite im Lagerraum. Die beiden Seiten werden durch eine Antriebswelle mechanisch und synchron angetrieben indem das Klappgeländer lagerseitig geöffnet (anheben des Geländers) respektive geschlossen (herunterdrücken des Geländers) wird. Die Antriebswelle geht durch die Wand durch und verbindet die zwei Klappgeländer-Seiten miteinander. Eine Kernbohrung von ca. 80mm muss bauseits berücksichtigt werden, damit die Antriebswelle mit dem Aussenelement verbunden werden kann. Eine Kernbohrung von ca. 80mm muss bauseits berücksichtigt werden, damit die Antriebswelle mit dem Aussenelement verbunden werden kann. Der Operator kann die Fassadentüren nur öffnen, wenn er das Klappgeländer im Lagerraum öffnet (hochheben). In dieser Position gelangt er zu den Türen und kann diese Öffnen. Beim Hochheben der Klappschranken lagerseitig oder bühnenseitig wird die Klappschranke an der Fassade synchron durch die Antriebswelle heruntergeklappt. Der Operator wird beim Öffnen der Flügeltüren keine ungesicherte Öffnung vorfinden sondern ein geschlossenes Geländer, das 1.1m hoch ist und ihn schützt gegen Sturz. In dieser Position kann er problemlos den Kran von oben bedienen oder den Mitarbeiter mit dem Stapler beim hochheben der Ware unterstützen. Die maximale Schleusenbreite und die zur Verfügung stehende lichte Raumhöhe ist von Fall zu Fall zu prüfen. Abbildung zeigt die Ausführung LT2DBCR, Getriebesäule rechts angeordnet und erweitertem Schleusenraum.

Weitere Ausführung der Sonderbaureihe LT: Typ LT1 und LT2

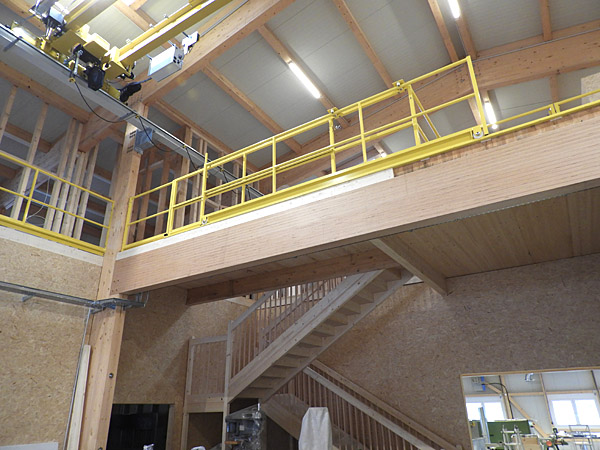

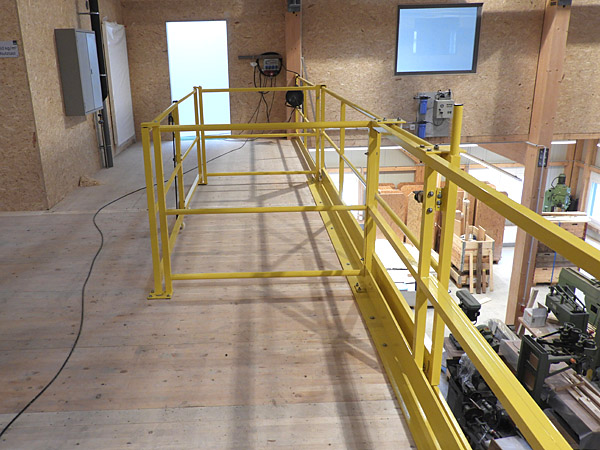

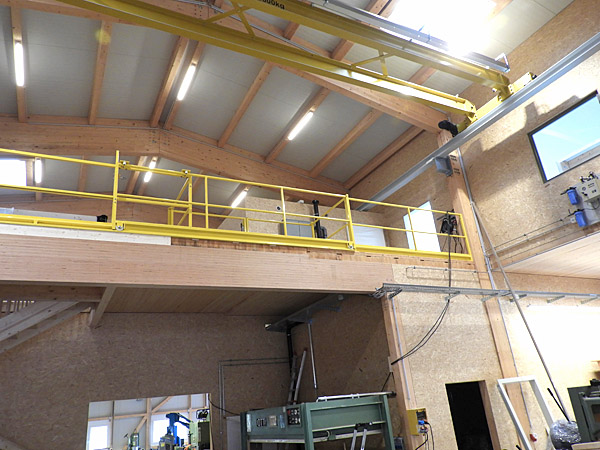

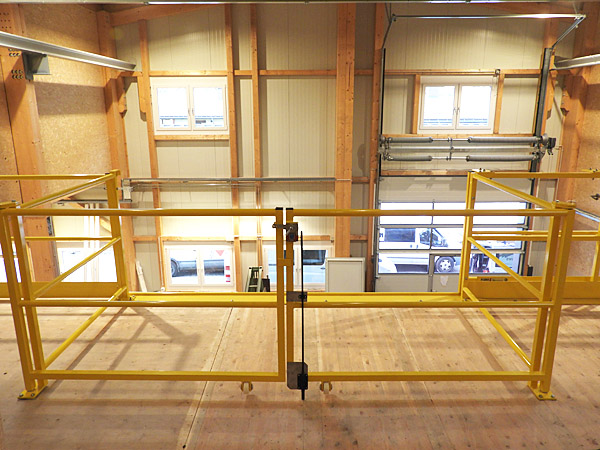

L3 – Warenübergabeschleuse

Flügel- und Schiebetorschleuse Platzbedarf je nach Schleusenfläche, keine beschränkte Warenhöhe – für voluminöse Güter.
Warenentnahme gerade. Breite und Tiefe abhängig von der vorhandenen Bühnenfläche.
Absturzkante kann nur dann geöffnet werden, wenn beide Flügeltüren komplett eingerastet sind. Umgekehrt, wenn die Absturzkante komplett geschlossen und eingerastet ist, können die Flügeltüren geöffnet werden. Die hinteren Türen können als 1-flügelige Tür wie auch als 2-flügelige Türen geplant werden, sowie auch als Schiebetüren.

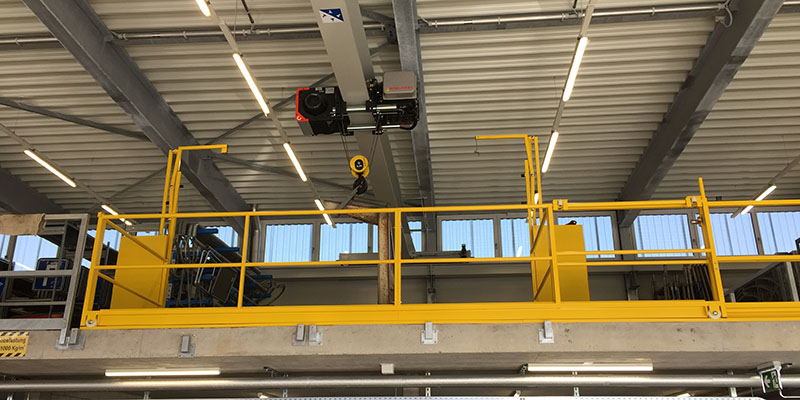

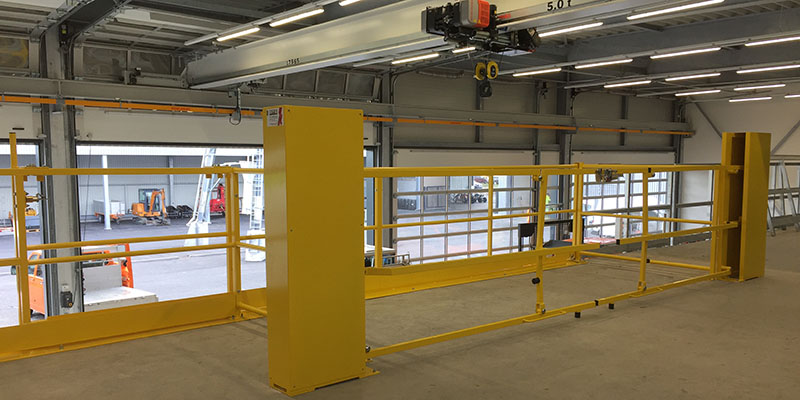

Warenübergabe Flügel- und Schiebetorschleuse Typ L3L2

Die L3L2-Schleusenkonzepte eignen sich für besonders Breite Güter, die mittels Kran auf die Bühne gehoben werden. Der Platzbedarf des Schiebetors an der Absturzkante ist 2.25x die Schiebetorbreite inkl. Parkposition. Keine eingeschränkte Warenhöhe (bis Schienenkran abzüglich Sicherheitsabstand – für voluminöse Güter oder räumlichen Problemzonen bei der Absturzkante). Warenentnahme rückwärtig gerade. Breite und Tiefe abhängig von der vorhandenen Bühnenfläche und Bühnenbreite.

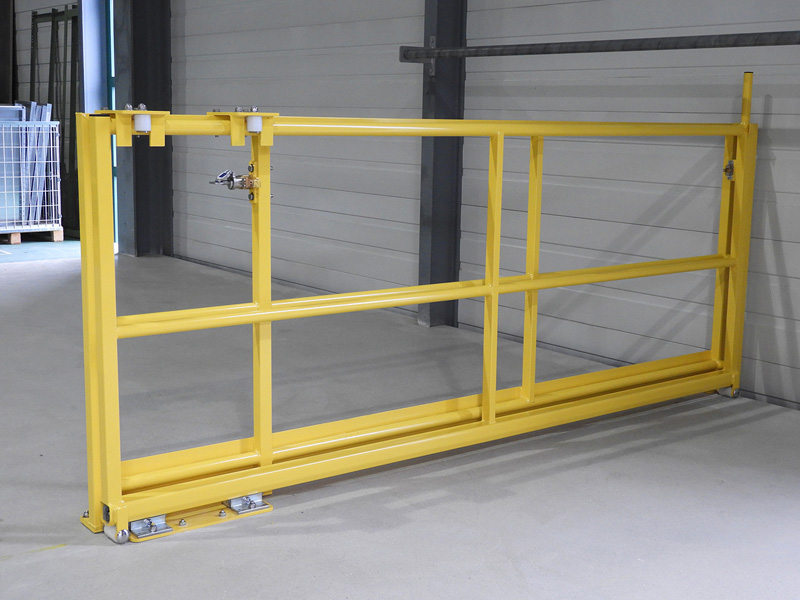

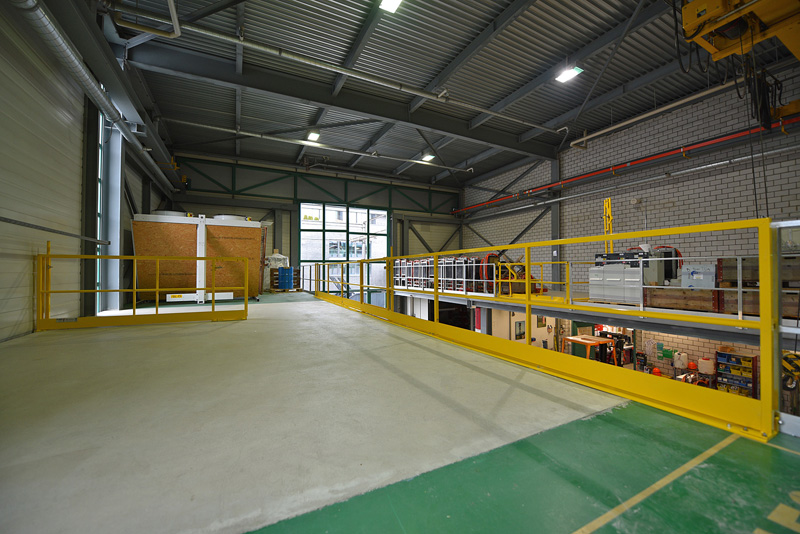

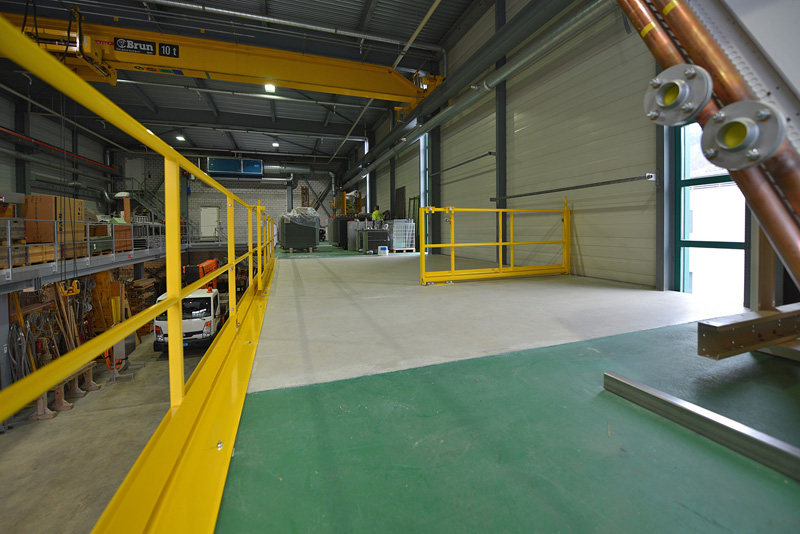

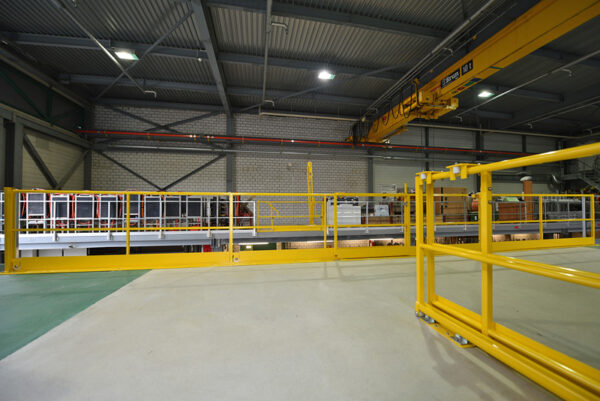

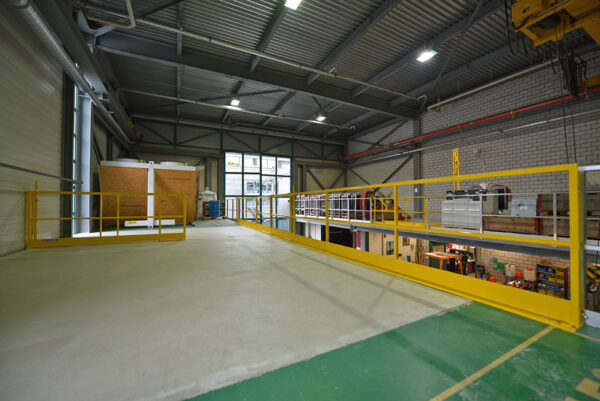

Warenübergabe Schiebetorschleuse Typ LA3DS

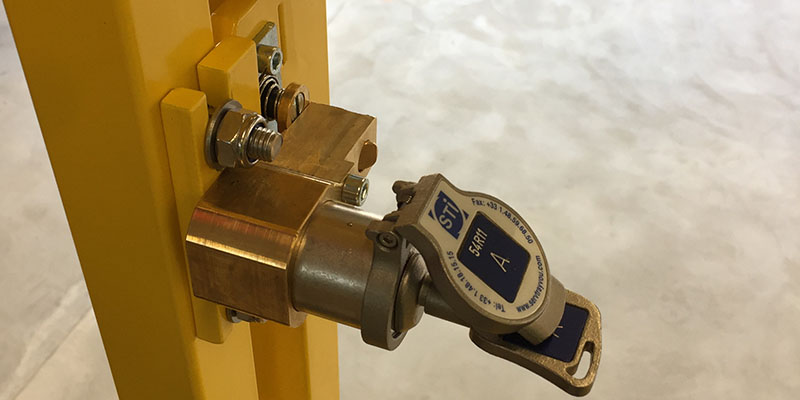

Besonderheit: für sehr grosse Güter und 2 mechanisch angetriebene Schiebetore. Anordung über 90 Grad. Die Schiebetore sind gesichert durch ein Sicherheits-Schlüsselsystem, das erlaubt, jeweils nur 1 Tor offen zu haben.
